Технические характеристики

Технические характеристики

Модульная конструкция

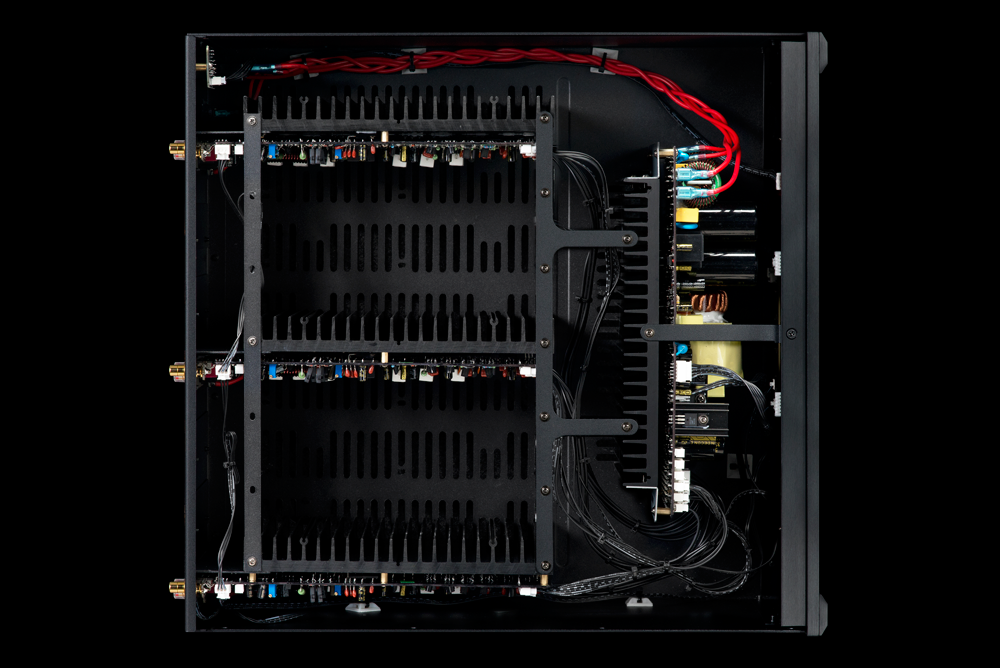

Модульный усилитель мощности XPA Gen3 снабжен сверхпрочным шасси, на котором размещается крупногабаритныq источник питания и до семи модулей усилителя. XPA Gen3 можно приобрести в любом месте с установленными от двух до семи модулей усилителя, а при необходимости в большем количестве каналов усиления могут быть установлены дополнительные модули усилителей (максимально до семи модулей). Дисплей передней панели и система защиты предназначены для работы с максимальным количеством каналов и поэтому не нуждаются в обновлении при расширении XPA Gen3; на задней панели разъемы, не занятые модулями усилителя, будут закрыты защитными панелями.

Примечание: Чтобы гарантировать, что дополнительные каналы усилителя установлены правильно и соответствуют техническим требованиям Emotiva, дополнительные модули усилителей должны быть установлены компанией Emotiva или вашим местным авторизованным представителем сервисной службы Emotiva.

Вкратце об определении мощности

Музыка по своей природе динамична. Часто бывает, что для двух основных каналов звучания в стереофоническом усилителе необходимо одновременно обеспечить высокие уровни мощности, но очень редко встречается одновременная постоянная подача большой мощности на более чем два канала, и это почти никогда не делается вне лабораторных условий.

Чтобы обеспечить максимально динамичное воспроизведение, когда на это рассчитывается – для настоящей музыки – инженеры Emotiva разработали модульный усилитель мощности XPA Gen3 с одним огромным источником питания, который способен непрерывно подавать очень большую мощность на любые два канала и динамически подавать огромную мощность на любое количество каналов, когда это потребуется.

Величины мощности модульного усилителя XPA Gen3 одинаковы и для обоих каналов, непрерывно работающих в двухканальной версии усилителя, и для ЛЮБЫХ ДВУХ КАНАЛОВ, РАБОТАЮЩИХ НЕПРЕРЫВНО, в версиях XPA Gen3, сконфигурированных для трех, четырех, пяти, шести или даже семи выходных каналов.

Топология цепи

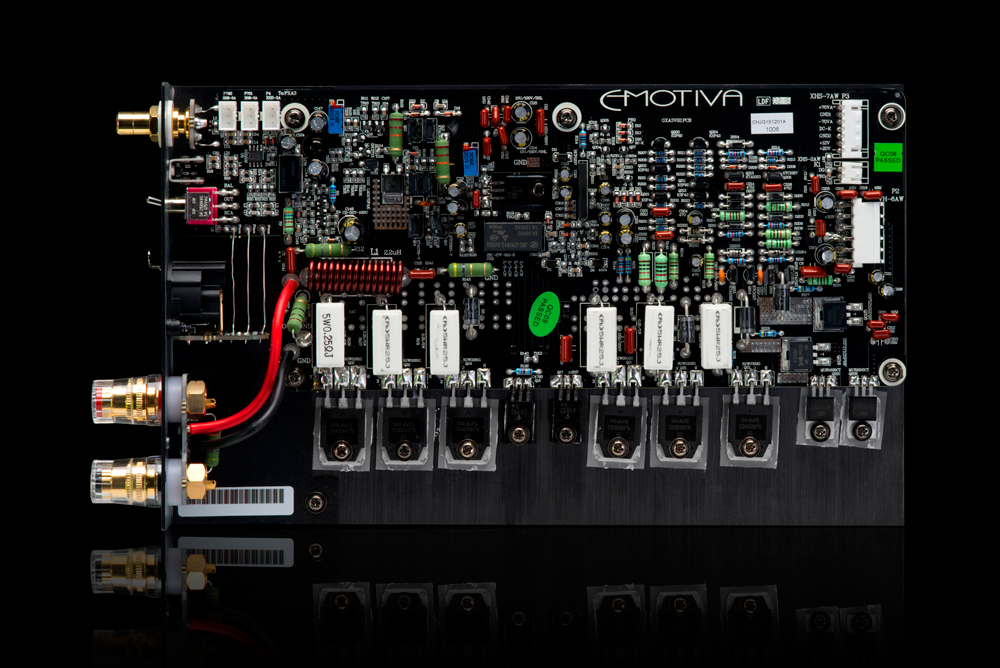

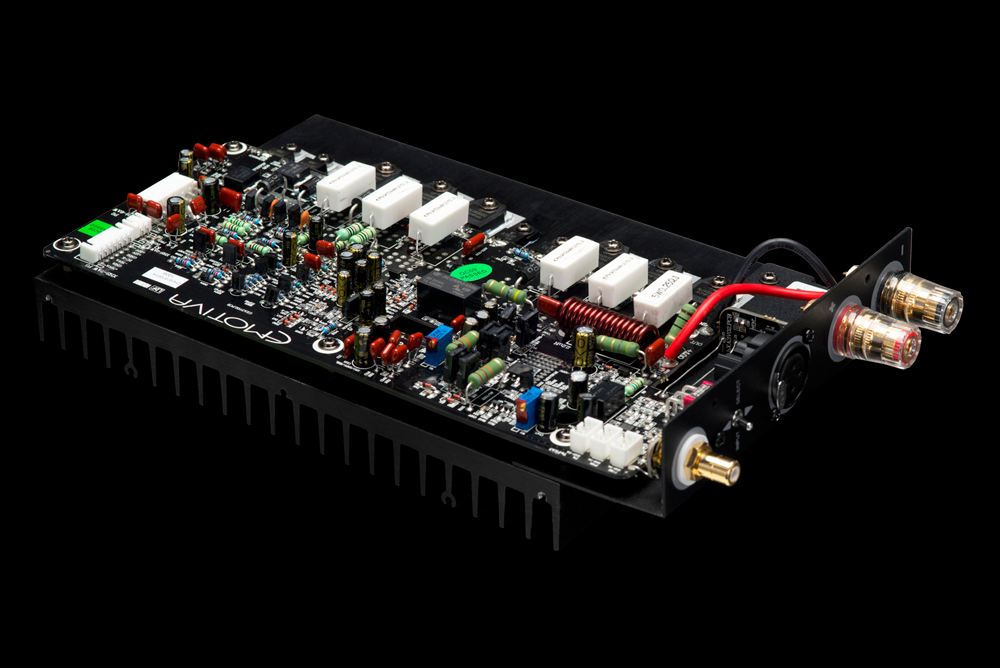

Полностью модульный усилитель мощности звука снабжён высокоэффективным блоком питания с режимом переключения (SMPS), автономными, полностью дискретными, сдвоенными дифференциальными, сильноточными с коротким сигнальным трактом модулями усилителя класса A/B, с оптимизированной топологией источника питания класса H™ и микропроцессорной защитой от сбоев.

Выходная мощность

ВСЕ МОДЕЛИ: Выходная мощность на канал

300 Вт (СКВ) на канал; 20 Гц – 20 кГц; КНИ < 0,1%; на 8 Ом
550 Вт (СКВ) на канал; 20 Гц – 20 кГц; КНИ < 0,2%; на 4 Ом
800 Вт (СКВ) на канал; 20 Гц – 20 кГц; КНИ < 0,5%; на 2 Ом

ВСЕ МОДЕЛИ: Номинальная мощность FTC; нагружены 2 канала; 20 Гц – 20 кГц; КНИ <0,1%

300 Вт (СКВ) на канал; КНИ < 0,1%; на 8 Ом (120 В переменного тока).
490 Вт (СКВ) на канал; КНИ < 0,1%; на 4 Ом (120 В переменного тока).

Мощность XPA Gen3 на канал: Нагружены все каналы; КНИ <0,1%; на 8 Ом

Диапазон частот полной мощности (при номинальной мощности; нагрузка 8 Ом)

20 Гц – 20 кГц (+/-0,1 дБ)

Частотная характеристика в широкополосном диапазоне

5 Гц – 80 кГц (+0/-0,15 дБ)

КНИ + шум

< 0,005%; при 100 Вт (СКВ); 1 кГц; 8 Ом

Отношение сигнал/шум (нагрузка 8 Ом)

> 117 дБ; относительно номинальной мощности FTC; несимметричный вход (измерено по шкале А)
> 91 дБ; относительно мощности 1 Вт; несимметричный вход (измерено по шкале А)

Минимальное рекомендуемое полное сопротивление нагрузки

4 Ом; что равно одной нагрузке 4 Ом или двум параллельным нагрузкам 8 Ом

Коэффициент демпфирования (нагрузка 8 Ом)

> 500

Выходные соединения акустических систем

Высочайший уровень качества, позолоченные 5-позиционные стойки.

Источник электропитания

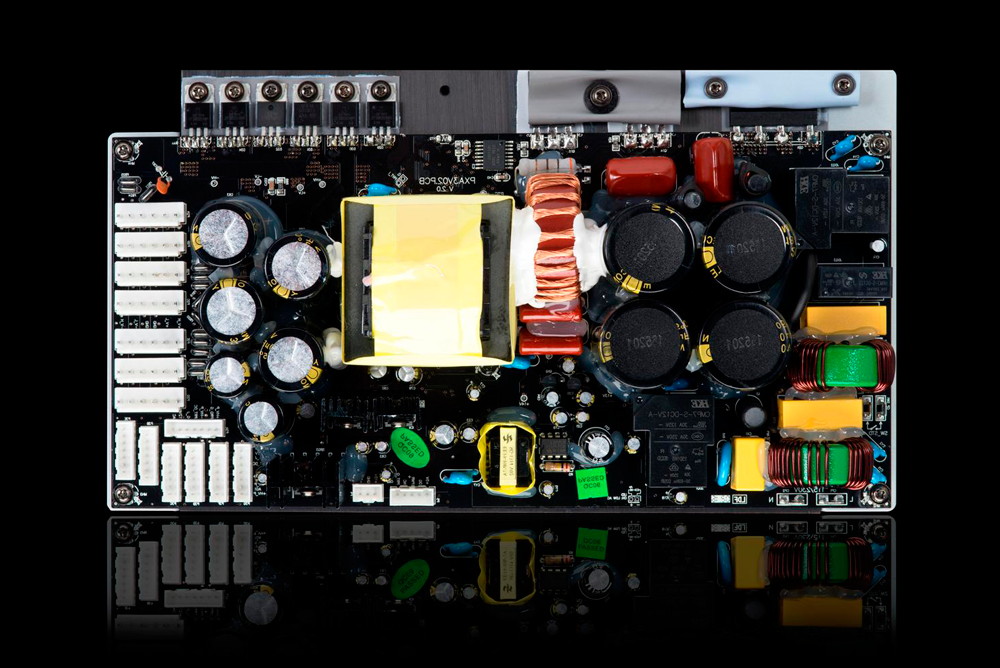

Высокоэффективный, аудиофильского качества, с режимом переключения блока питания (SMPS).

Входная чувствительность (для номинальной мощности; нагрузка 8 Ом)

1,5 В

Коэффициент усиления

29 дБ

Входные соединения

Несимметричный (RCA), симметричный (XLR); по одному на каждый канал, независимо выбираемый.

Входное сопротивление

33 кОм (симметричный).
23,5 кОм (несимметричный).

Триггер

Триггерный вход: 5 – 12 В (переменного или постоянного тока); требуемый входной ток <10 мA
Триггерный выход: 12 В пост. тока; может воспринимать любую нагрузку до 120 мА

Требования к электропитанию

От 100 до 250 В перем. тока при 50 / 60 Гц (определяется автоматически).

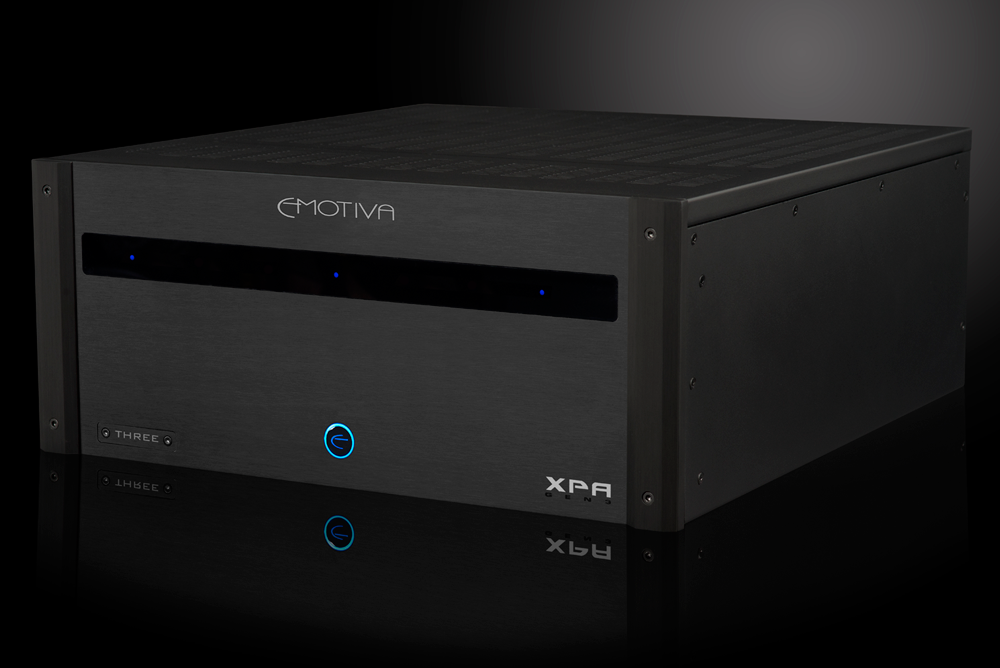

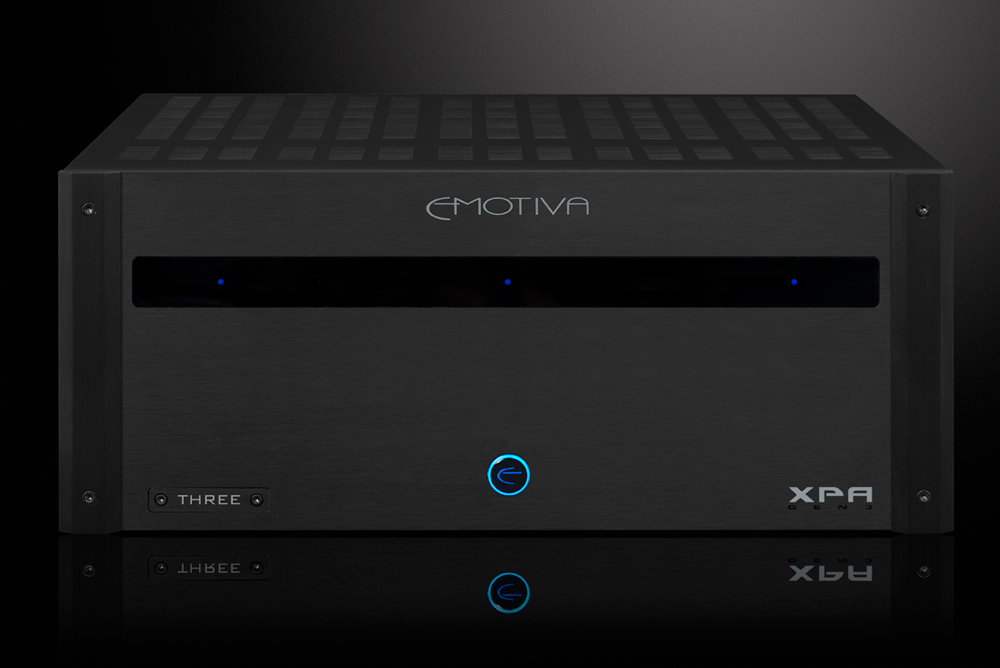

Органы управления и индикаторы передней панели

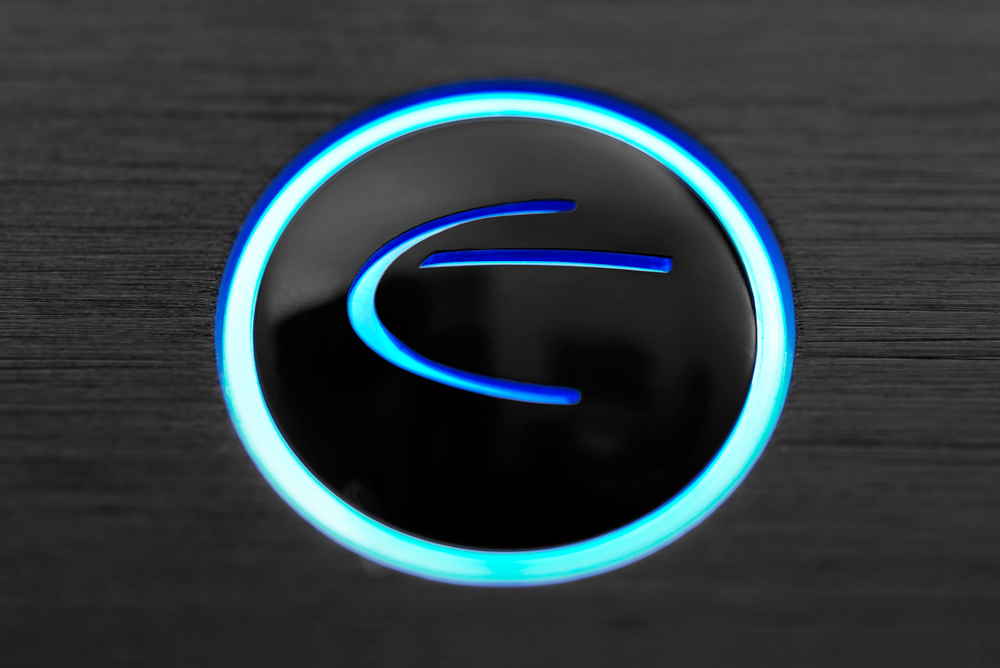

Режим ожидания; нажимная кнопка(светящийся круг меняет цвет, указывая на режим ожидания или рабочий режим)
Светодиодные индикаторы состояния; по одному на канал; голубой цвет
Светодиодные индикаторы состояния изменяют цвет на красный, что указывает на неисправность

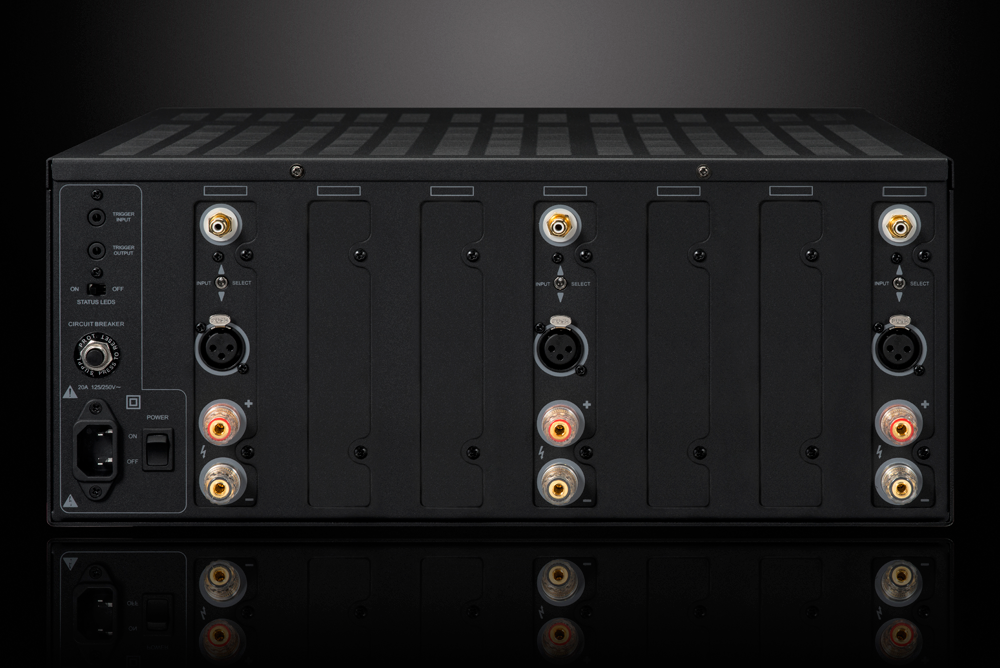

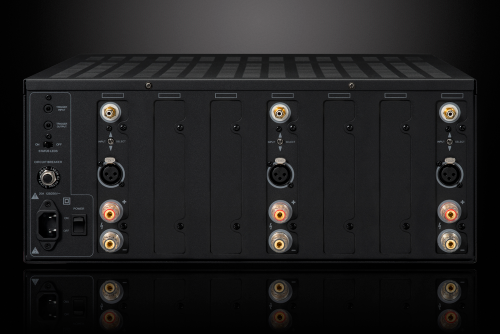

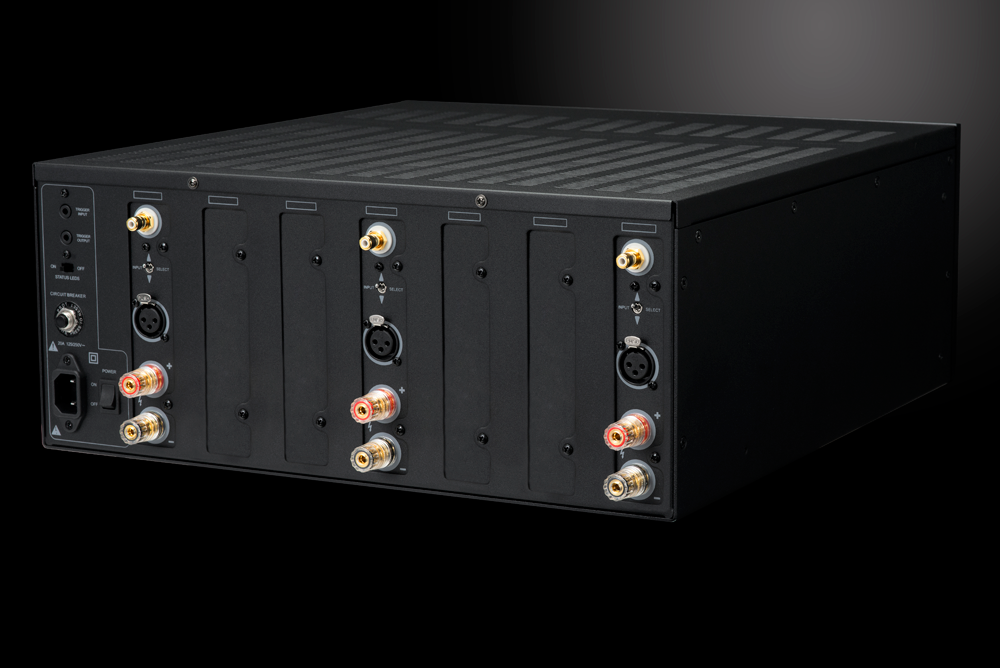

Органы управления на задней панели

Выключатель электропитания переменного тока; тумблер (отключает от электросети переменного тока)
Выключатель светодиодных индикаторов состояния; отключает светодиодные индикаторы состояния на передней панели и затемняет световое кольцо кнопки режима ожидания.
Селекторные переключатели входа (по одному на канал); металлические тумблеры; выберите между симметричными и несимметричными входами.
Автоматический прерыватель цепи; нажмите кнопку, чтобы сбросить автоматический прерыватель цепи.

Защита

The XPA Gen3 имеет защиту от превышения рабочей температуры, короткого замыкания контактов акустических систем, замыкания на землю и других общих неисправностей.

Габариты:

432 мм (Ш) × 203 мм (В) × 483 мм (Г) (без упаковки; с учетом ножек)
432 мм (Ш) × 178 мм (В) × 483 мм (Г) (без упаковки; без учета ножек)
622 мм (Ш) × 305 мм (В) × 630 мм (Г) (в упаковке)

Масса
