От X10D до X-Tube

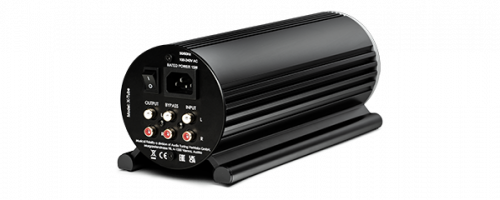

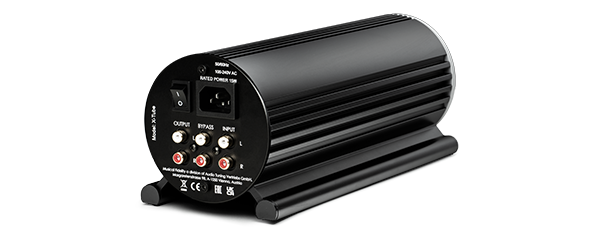

X10D, разработанный основателем Musical Fidelity Энтони Майклсоном, представляет собой аббревиатуру - или, если хотите, ”игру слов" - от eX-(10)ten-(D) ded. Расширенный. Внутренняя схема полностью повторяет оригинальную, и, как и в случае с оригиналом, новый X-Tube удлиняет сигнальную цепь и подключается между источником входного сигнала и усилителем. Он служит промежуточным звеном и предназначен для повышения качества аудиосигнала и придания линейным источникам звука ламповых тембральных характеристик. Подключение простое: 1 вход RCA, 1 выход RCA, а также байпасный вход RCA. Старый внешний блок питания был переработан и перенесен в сам корпус, что позволило сделать конструкцию более аккуратной.

Преимущества лампового выходного буфера и его влияние на звук

Ламповые предусилители или ламповые выходные буферы занимают особое место в сердцах многих аудиофилов, поскольку обладают ярко выраженной звуковой характеристикой, которая ценится многими любителями аудио. Более теплый, естественный звук, улучшенная динамика и, возможно, снижение утомляемости при прослушивании способствуют получению уникальных и захватывающих впечатлений.

X-Tube в современном аудиомире

Каково место X-Tube в современном аудиомире? В настоящее время наблюдается всплеск интереса к новому поколению доступных стриминговых устройств и ЦАП. Даже CD-плееры вызывают повышенный интерес, поскольку люди не спешат расставаться со своими старыми коллекциями.

Эти современные цифровые аудиоустройства имеют доступную цену, но за это приходится расплачиваться аппаратной частью. Большая часть стоимости приходится на программное обеспечение, и, помимо прочего, нет бюджета на надлежащие выходные каскады. Вместо них используются более дешевые интегрированные микросхемы, которые не способны должным образом управлять линейными входами многих усилителей.

X-Tube имеет чистый ламповый вход с высоким импедансом, а значит, не будет создавать чрезмерную нагрузку на выходные каскады подключенных устройств. Обычные линейные входы большинства усилителей более требовательны, и дешевые выходные каскады могут не справиться с нагрузкой.

На выходе чистый ламповый буфер X-Tube с низким импедансом обладает достаточной мощностью и не создает проблем при подключении к усилителю с низким или высоким импедансом.

X-Tube — это надежное ядро вашей системы, которое расширяет возможности современных стримеров и не отстает от стремительного развития цифровых технологий.

Несмотря на то, что стриминговые устройства отлично справляются с программным обеспечением и обеспечивают превосходное цифро-аналоговое преобразование с помощью новейших технологий ЦАП, они часто не дотягивают до идеала в плане аналогового выходного потенциала. И когда им не хватает аналогового драйва, X-Tube идеально их дополняет.

Недостающее звено в действии

CD-плееры и ЦАП

X-Tube придает цифровым источникам CD или ЦАП ламповый тембральный характер, глубину и насыщенность.

Фонокорректоры

X-Tube также улучшает качество аналоговых источников и благодаря своим идеальным характеристикам импеданса делает влияние аудиокабелей менее заметным.

Стримеры

У современных стримеров отличное программное обеспечение и приложения, но, чтобы достичь определенного ценового уровня, им приходится жертвовать качеством аппаратной части. Низкокачественные выходные каскады часто представляют собой простые интегральные решения. Такие выходные каскады часто не справляются с линейными входами многих усилителей. Чистый ламповый вход X-Tube с высоким импедансом легко справляется даже с такими интегральными решениями.

Предварительные усилители

Если вы не уверены, что импеданс вашего предусилителя и усилителя мощности совпадает, X-Tube можно использовать в качестве промежуточного буферного каскада, обеспечивающего достаточно высокое входное и низкое выходное сопротивление. X-Tube — идеальный драйвер для низко- и высокоомных входов усилителя.

Домашний кинотеатр

X-Tube усиливает передние левый и правый стереоканалы аудио/видеоресивера, подключенного к многоканальному усилителю мощности, для высококачественного стереозвучания.

Часто задаваемые вопросы о недостающем звене

Что такое X-Tube - Недостающее звено?

X-Tube - это линейный каскад на триодных лампах класса А. Это значительно повышает производительность любого аналогового или цифрового источника, к которому оно подключено.

Как оно используется?

Все, что вам нужно сделать, это взять аналоговый выход от вашего существующего источника (любого аналогового или цифрового источника), подключить его ко входам X-Tube, а затем подключить выходы X-Tube к вашему существующему усилителю. Вы обнаружите, что производительность значительно улучшилась. Звук стал приятнее, четче и динамичнее. В то же время нижняя часть стала глубже, а изображение значительно улучшилось.

Вперед! Кого вы обманываете? Недостающее звено просто добавляет искажения, шум и изменяет частотную характеристику и, следовательно, разрушает чистоту оригинала.

Это неверно. Измерения недостающего звена следующие:

• Искажения в диапазоне от 10 Гц до 20 кГц, менее 0,003 %
• Остаточный шум при полной выходной мощности, менее 96 дБ невзвешенного уровня
• Частотная характеристика в диапазоне от 20 Гц до 80 кГц + 0, - 0,3 дБ
• Перекрестные помехи менее 95 дБ8.

Как видите, на практике X-Tube не создает заметных искажений или шума и не влияет на частотную характеристику. На самом деле его технические характеристики лучше, чем у большинства источников сигнала.

Хорошо, а как же работает The Missing Link?

Некоторые современные аудиоустройства не раскрывают весь свой потенциал, несмотря на заявленные технические характеристики. Musical Fidelity считает, что мы нашли причину. Современное программное обеспечение и цифровые технологии зачастую весьма хороши. Однако мы обнаружили, что их обычно подводит аналоговый выходной каскад, которому сложно управлять переменными индуктивными, емкостными и резистивными нагрузками, возникающими при использовании обычного усилителя и кабеля. The Missing Link обеспечивает идеально стабильную нагрузку для аналогового каскада этих исходных устройств. После того как The Missing Link обеспечит идеальную нагрузку для ваших источников и позволит им работать на полную мощность, он с легкостью возьмет на себя нагрузку, создаваемую усилителем. В результате качество звука улучшается до невероятных пределов.

Ах да, но если вам нужно только согласование импеданса, зачем вообще нужны лампы?

По своей природе лампы имеют очень высокое входное сопротивление, что позволяет добиться элегантной простоты в конструкции схемы. Это означает, что, несмотря на то, что The Missing Link обеспечивает идеальную нагрузку для вашего CD-плеера, его последующая схема сама по себе отличается элегантной простотой. The Missing Link не добавляет искажений, шума и не изменяет частотную характеристику, но привносит в звучание просто необъяснимую магию ламп и превращает любые аналоговые и цифровые источники в современные аудиосистемы.




Технический разговор

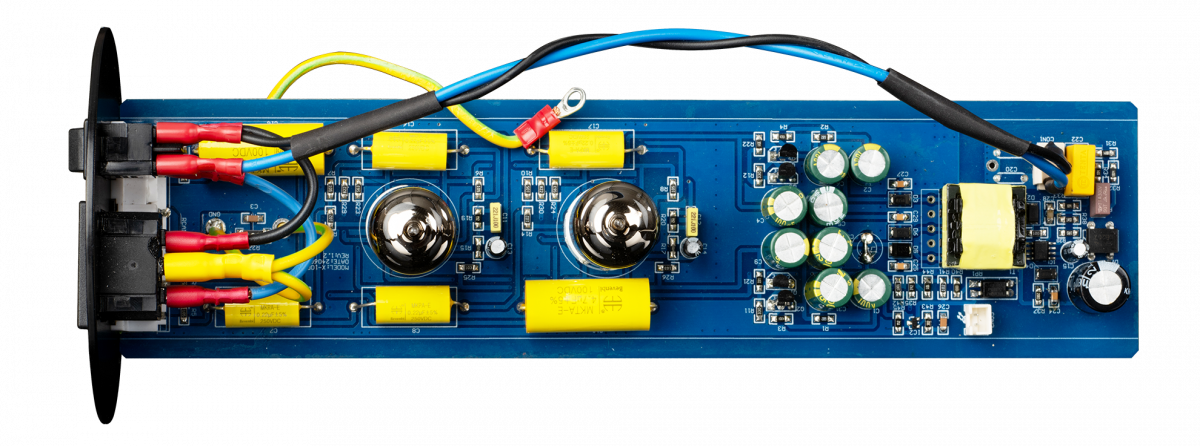

В конфигурации X-Tube используются две триодные лампы E88CC (также известные как 6922), расположенные уникальным, нетрадиционным образом. Обе лампы обрабатывают весь сигнал в несимметричном режиме. Несимметричные схемы могут обеспечивать более быструю переходную характеристику, то есть они могут обрабатывать быстрые изменения громкости аудиосигнала с минимальными искажениями. Ламповые выходные каскады обладают множеством других технических преимуществ:

Согласование импеданса

Лампы, естественно, имеют более высокое входное сопротивление, чем полупроводниковые приборы. Эта характеристика позволяет выходным буферам на лампах обеспечивать лучшее согласование импеданса, гарантируя максимальную передачу мощности и сводя к минимуму потери сигнала.

Изоляция и защита

Выходные буферы на лампах обеспечивают определенный уровень изоляции между усилительной схемой и нагрузкой, защищая усилитель от реактивных нагрузок и сводя к минимуму вероятность нестабильности или осцилляций.

Тембральный характер

Выходные буферы на лампах могут придавать звучанию тонкий гармонический оттенок, который делает аудиосигнал более глубоким и насыщенным.




Притягательная сила ламп

Musical Fidelity X-Tube дает аудиофилам возможность привнести ламповые характеристики и тембральное обогащение в свои аудиосистемы. Его ламповая схема — ценный инструмент для улучшения качества звука и придания музыкальности прослушиванию. Независимо от того, используется ли X-Tube в аудиосистемах премиум-класса или в качестве существенного апгрейда бюджетных систем, он дает пользователям возможность раскрыть уникальные качества ламп при воспроизведении звука.

Более теплый и приятный звук

Одна из самых востребованных характеристик ламповых усилителей — более «теплый» звук по сравнению с полупроводниковыми. Эта «теплота» обусловлена тем, как лампы обрабатывают гармоники четного порядка. В отличие от полупроводниковых компонентов, которые создают более резкие гармоники нечетного порядка, лампы, как правило, усиливают гармоники четного порядка, которые обычно воспринимаются человеческим ухом как более приятные. В результате получается более плавное и естественное звучание, которое некоторым слушателям кажется более привлекательным.

Улучшенная динамика и переходная характеристика

Триодная конструкция X-Tube с двумя лампами, обрабатывающими несимметричный сигнал, обеспечивает более быструю переходную характеристику, то есть способность справляться с резкими изменениями громкости аудиосигнала с минимальными искажениями. Это обеспечивает более реалистичное и динамичное прослушивание.

Снижение утомляемости при прослушивании

Более плавная характеристика звука ламповых выходных буферов в сочетании с акцентом на гармониках четного порядка снижает утомляемость при прослушивании. Твердотельные усилители или предусилители, особенно с яркими тональными характеристиками, могут вызывать усталость при длительном прослушивании.

Больше «воздуха» и «пространства»

Трубные выходные буферы часто создают более просторную и воздушную звуковую сцену. Такое восприятие может быть связано с нюансами гармонического звучания, которые привносят лампы и которые могут придавать музыке ощущение глубины и атмосферности.




X-Tube вкратце

• Выходной буфер лампы
• Добавляет ламповые тональные характеристики, глубину и насыщенность каждому цифровому и линейному источнику
• 2 триодных лампы E88CC
• Усилитель, соответствующий импедансу
• Максимизирует передачу сигнала
• Уменьшает искажения из-за неправильного согласования импедансов
• Защищает ваш усилитель от реактивных нагрузок
• Превосходная механическая конструкция
• Точность воспроизведения музыки благодаря X-line - идеальному корпусу без антирезонанса из экструдированного алюминия
• X-Tube - это первый продукт из серии X-products
• Характеристики
• Значительно улучшает работу любого цифрового и аналогового источника
• Усовершенствование для бюджетных цифровых / потоковых / CD источников, использующих микросхемы "все в одном" и не имеющих надлежащих выходных каскадов
• Максимальное согласование импедансов при использовании между предусилителем и усилителем
• Прямой сетевой вход без внешнего источника питания обеспечивает чистую настройку

Звук становится теплее, плотнее и ярче в средних частотах. Очевидные источники звука становятся крупнее, а сцена — более плотной.
