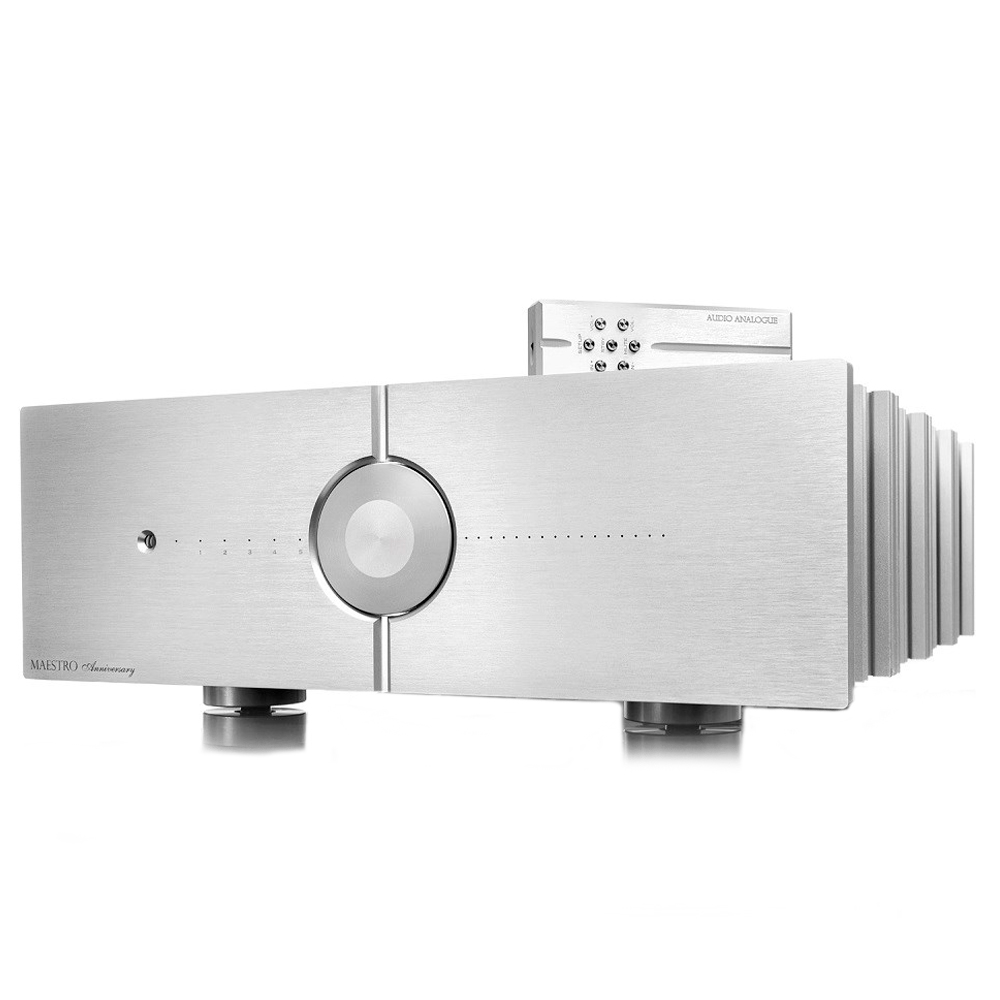

Интегральный усилитель Audio Analogue Maestro Anniversary Silver

Audio Analogue Maestro Anniversary родился в лаборатории AIRTECH с учетом полученного опыта. Основная схема очень похожа на другой усилитель Puccini, но с одним важным отличием: цепь усиления полностью сбалансирована, вход в силовой каскад снова небалансный для подключения к динамикам. Этот привело к удвоению усиления и стадии затухания. Обратной связи тоже нет, используется в каскадах предусилителя (как в Puccini). Выходная мощность увеличена до 150 Вт в режиме 8 Ом, что приводит к уменьшению размеров всех драйверов и силовые каскады, которые теперь используют четыре пары транзисторов на канал. Однако базовая конфигурация остается инвертированным каскадом, похожим на каскад с одним усилением, за которым следует выход на буфер.

Стабильность рабочей точки Audio Analogue Maestro Anniversary сохраняется через сервопривод постоянного тока, который начинает работать только при частоте ниже нескольких десятых герца (поэтому полностью вне звукового диапазона). Такая усовершенствованная схема вместе с выбором из высококачественных комплектующих (военный стандарт), таких как полипропиленовые резисторы, конденсаторы, изготовленные по спецификации AIRTECH, внутренняя проводка из чистой меди 7N OCC, чистые медные позолоченные выходные разъемы) – всё это помогло создать устройство Maestro. Maestro Anniversary – уникальное устройство, сопровождаются уникальной музыкальностью и изысканностью, и их нелегко найти в столь «мускулистом» усилителе.

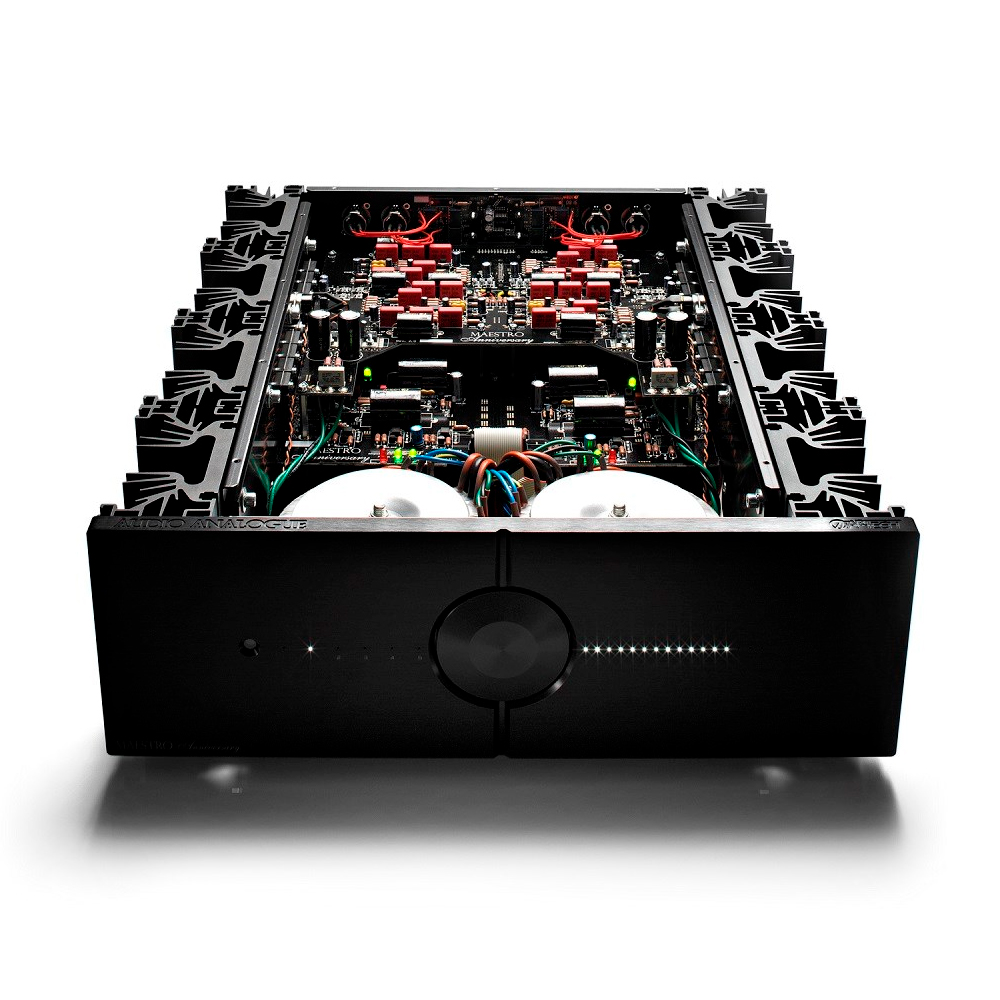

Audio Analogue Maestro Anniversary спроектирован так, как будто он состоит из трех отдельных элементов. Источник питания: трансформатор мощностью 600 ВА для каждого канала. Мостовой выпрямитель выполнен на сверхбыстрых дискретных диодах по 50 А каждый. Емкость фильтрации составляет 16 800 мкФ на ветвь, то есть всего усилитель имеет фильтр емкостью 67 200 мкФ. При включении ток ограничивается резисторами, переменными в зависимости от температуры, которые после включения исключаются из пути прохождения сигнала. Усилитель: полностью двойной моно, также для заземления и источников питания. Цифровые каскады для управления микросхемами громкости также имеют оптопару. Медные дорожки печатной платы имеют толщину, вдвое превышающую стандартную, что обеспечивает прохождение больших токов. Маршрутизация печатной платы уже давно изучается для оптимизации путей прохождения сигнала и поддержания симметрии каскадов. Предварительный усилитель: что касается усилителей, каскады предусилителя имеют двойное моно. Сразу за входными разъемами были размещены реле переключения каналов, а затем буфер дискретных компонентов для изоляции усилителя от источника. Максимально допустимое входное напряжение составляет около 6VRMS. Буферы, сбалансированные как на входах, так и на выходах, управляют четырьмя чипами класса А (для каждого канала) громкости. Последние, как и в случае с Puccini, представляют собой просто цепочки сопротивлений без каких-либо действий в них. Этот выбор был сделан для того, чтобы не иметь какой-либо глобальной обратной связи внутри Maestro. После регулятора громкости у нас есть настоящий предусилитель, который усиливает звук примерно до 12 дБ. Три описанных выше элемента физически размещены на трех отдельных платах, поэтому это похоже на отдельный источник питания, предусилитель и усилитель мощности. Maestro Anniversary также доступен в версии RR с аналоговым ослаблением громкости на основе реле и резисторов для дальнейшего увеличения звука. производительность. Доступен в цвете натурального алюминия и матового черного цвета.

Особенности:

• Интегральный усилитель
• Выходная мощность – 150 Вт в режиме 8 Ом
• Внутренняя проводка из чистой меди 7N, чистые медные позолоченные выходные разъемы
• Трансформатор мощностью 600 ВА для каждого канала
• Мостовой выпрямитель выполнен на сверхбыстрых дискретных диодах по 50 А каждый
